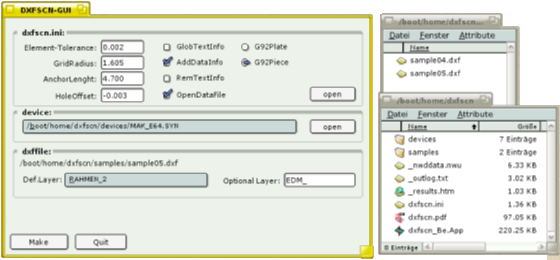

    DXFSCN

    erzeugt DIN-ISO-Dateien zum Draht/Wasser/Laserschneiden aus
    einer 2D-DXF-Datei mit geschlossenen Konturen und Bohrungen.

    OS-Plattform: BeOS, ZETA , WIN
    ..unter Windows noch keine GUI, das DXF-File auf die DXFSCN.EXE draggen !

    Bevorzugtes DXF-Format : R12
    Sollte mit jedem CAD-Programm (evnt. Zeichnungsableitungen) erzeugt werden können.
    Folgende Elementtypen werden unterst�tzt:
    ARC, CIRCLE, LINE, TEXT, VERTEX und INSERT.
    Nicht unterstützt werden POLILINE, also vorher aufbrechen (vereinzeln).

    Die Bearbeitungs-Qualitaeten und Bearbeitungsmaschinen-Syntax sind in Textdateien
    leicht anzupassen.

    Konturbesonderheiten wie Materialstärke, Konikwinkel, Offset-Register, Programmebenen,
    Konturbezeichner können mit Texteinträgen innerhalb der Kontur gesetzt werden.


    EMail- Bei Anfragen bitte Betriebssystem und CAD-Programm mit angeben).
    pdf-download (Feb.2008 / 239 kB)
    zip-download (Nov. 2008 / 528 kB)
